Changer écran iphone 4

écran iphone 4

Publié le : 06 février 20176 mins de lecture

Un iphone 4 qui tombe de la main de son propriétaire ou de la hauteur d’une table fini souvent par la vitre tactile cassée ou l’écran, et souvent les deux à la fois ce qui demande le recourt aux services d’un professionnel pour réparer cette panne. On peut cependant changer l’écran de son iphone 4 avec un peu de moyen et beaucoup d’attention. Le but de ce tutoriel est de vous aider à changer l’écran et la vitre tactile de votre iphone 4 en quelques étapes très simples.

écran cassé iphone 4

Etape 1 : démontage de votre iphone 4

Pour démonter un iphone 4 il faut avoir un minimum de matériel adapté à la délicatesse du produit et suffisamment solide pour exécuter la tâche. Il s’agit notamment de : tournevis cruciforme ou pentalobe, puisque les deux types de vis sont utilisés sur les iphone 4, d’un support spécifique pour garder les vis séparées et identifiables facilement, de leviers en plastique pour soulever les connecteurs et les différents autres composants en plus d’une ventouse pour déposer l’écran et la vitre tactile sans risque.

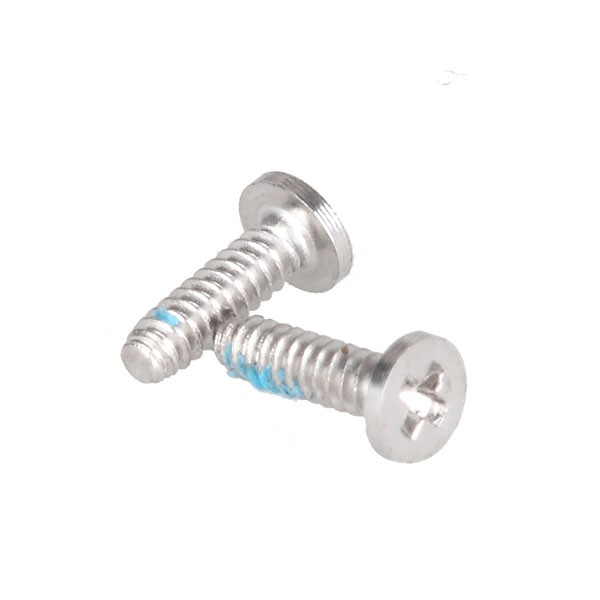

Images 1 et 2 : vis cruciforme et vis pentabole utilisé en iphone 4

vis cruciforme iphone 4 vis cruciforme

A noter que ce genre de kit existe en différents modèles sur le marché.

Image 2 : exemple de kit d’outils pour démonter iphone 4

outils démontage iphone 4

a-Commencez par enlever les deux vis qui se trouve à chacun des cotés du connecteur de charge de l’iphone 4.

vis inférieures iphone 4

b-Ensuite tenez l’iphone 4 entre vos mans de sorte à positionner les deux pouces sur la vitre arrière et poussez légèrement vers le haut.

 ouvrir vitre arrière d'iphone 4

Vous allez entendre un petit clic qui résulte du petit déplacement de 2mm de la vitre arrière de l’iphone 4.



c-Ouvrez la vis qui fixe le connecteur batterie et débranchez la batterie délicatement pour ne pas abimer le connecteur de charge de votre iphone 4.

démonter batterie iphone 4 démonter batterie extraire batterie iphone



d-Démontez les plaques métalliques qui protègent les composants et la cartes mère de votre iphone 4

plaque plastique des connecteurs plaque connecteur batterie iphone 4

e-Démontez délicatement les connecteurs des différents composants de l’iphone 4

déconnexion des nappes iphone 4



f-Démonter le vibreur au coin droit en haut de votre iphone 4, il est fixé par deux vis de tailles différentes

démonter vibreur iphone 4

g-Démontez la vitre avant de votre iphone 4

Een faisant attention d’une part aux nappes (celle de l’écran et celle la vitre tactile) et en prenant soins d’autre part des débris de verres qui peuvent se détacher de la vitre. Une précaution de sécurité est conseillée pour éviter cette situation (mettre un ruban adhésif sur l’écran iphone 4 cassé)

démonter écran iphone 4 soulever écran iphone 4ouvrir écran iphone 4

Étape 2- changer écran iphone 4 et montage de l’appareil

Une fois enlever l’écran iphone 4 cassé, il faut prendre soins de bien nettoyer tous les débris de verre ou de ruban adhésif qui peuvent rester sur la façade de l’iphone 4.

a-préparatif pour monter la vitre avant

Pour monter la nouvelle vitre iphone 4 pensez à enlever l’adhésif de protection de l’écran LCD et faite très attention aux deux nappes que vous devez faire passez de l’autre coté à travers une ouverture près de l’emplacement du baffle.



enlever adhésif écran iphone 4 séparer écran iphone 4



Soyez sure qu’il n’y ait pas de nœud et vérifiez que les nappes sont au même niveau. Faites entrer les deux nappes en premier lieu avant de chercher à positionner le reste de la vitre.



monter vitre avant iphone 4 remonter iphone 4

b-Une fois que vous avez positionné votre vitre avant de l’iphone 4

Bien vérifiez qu’elle est en place, vous passez pour le reste du travail de l’autre côté de votre iphone 4 :

Vissez la vitre avant dans les quatre coins de l’iphone 4 et vissez les trois vis à rondelles latéraux de chaque côté.



vis de coin iphone 4 vis plaquette LCD iphone 4s

c-Remonter la carte mère iphone 4, elle se fixe par trois vis

déposer carte mère

d-Fixez le bloque de connecteurs

fixer la bloc connecteur de charge

e-Remettez les cinq connecteurs de la partie supérieure de l’iphone 4,

Celui de la caméra arrière et le connecteur qui se fixe sur la carte mère de l’iphone 4

f-Remettez les plaques métalliques

Fixez-les bien tout en faisant attention à l’utilisation des vis spécifiques à chaque pièce.

g-Remonter la batterie, fixez-la bien et remettez son dispositif de fixation (petite plaque métallique et vis)

h-Refermez la vitre arrière de l’iphone 4

Dans le sens contraire de l’ouverture : positionnez-la en position de décalage de 2mm puis exercez une petite force avec les deux pouces pour la remettre dans sa position initiale, vissez les deux vis extérieurs en bas et le tour est joué
