Pour réparer son iphone 4 ou pour y changer l’écran, la vitre tactile ou même la batterie, son démontage est plus que nécessaire. En voici résumées en images des étapes du démontage d'un l’iphone 4 en toute sécurité :

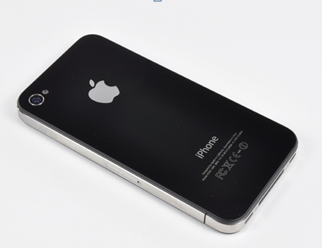

Image1 : iphone 4 vue de face Image2 iphone 4 vue de dos
Etape 1 : pour démonter iphone 4
Commencer d’abord par démonter les deux vis qui se trouvent des deux cotés du connecteur de charge. Penser à utiliser une tourne vis adaptée selon le cas puisqu’il en existe deux types de vis utilisés sur iphone 4, vis cruciforme (image du haut) et vis pentalobe (image du bas) comme le montre l’image :

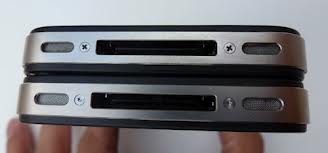

Image 3 : Types de vis utilisée sur iphone 4
Image 4 : démontage de vis iphone 4
Etape 2 : démontage de la vitre arrière de l’iphone 4 :
Après l’ouverture des des deux vis tourner l’iphone 4 de dos et tenez-le entre vos deux mains de sorte à positionner les deux pouces comme montré à l’image et pousser légèrement vers l’avant. La vitre doit bouger dans ce sens environ 2mm.
image 5 : démontage de la vitre arrière de l’iphone 4
Etape 3 : ouverture de la vitre arrière iphone 4
Après le petit geste de pousser vers le haut avec les deux pouces, la vitre arrière iphone 4 est libre et on peut l’enlever facilement.
Image 6 : démontage de la vitre arrière iphone 4
On aura ainsi l’accès aux composants de l’iphone 4 comme le montre l’iamge 7
Etape 4 : démonter la batterie iphone 4 :
C’est une étape très délicate parce qu’elle constitue le premier vrai contacte avec les composants de l’iphone 4 et elle commence par le mécanisme de fixation de la batterie qui est composé connecteur fixé par une vis. On commence tout d’abord par enlever la vis puis débrancher délicatement à l’aide d’instruments adaptés (levier en plastique de préférence) et de gestes très biens mesurés pour ne pas abimer son téléphone.
Image 8 : démonter batterie iphone 4
Image 9 : démonter connecteur batterie iphone 4
Et enlevez la petite pièce métallique qui sert de fixateur pour le connecteur batterie comme le montre l’image 10 :
Tirer sur la longuette pour démonter la batterie iphone 4, un effort est souvent demandé parce qu’elle est scotchée.
Image 11 : démontage de la batterie iphone 4 par tirage sur la longuette
Etape 5 : démonter les plaquettes métalliques qui protègent plusieurs composants de l’iphone 4.
Images 12 et 13 : démontage de la plaquette métallique supérieur
Cinq vis sont à enlever pour arriver à libérer la plaque métallique qui protège les composant du haut, elles sont de tailles différentes, pensez à bien les repérer pour le montage de l’iphone 4 et deux vis sont à enlever pour démonter la plaque métallique qui protège le connecteur de l’afficheur de l’iphone 4.

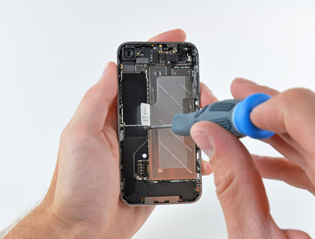

Images 14 et 15 : démontage de la plaquette métallique du milieu
Etape 6 : démonter le vibreur : deux vis de taille différentes sont à enlever

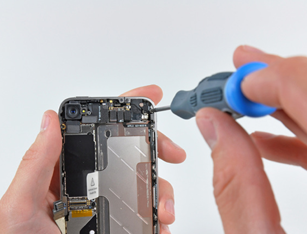

Images 16 et 17 : démontage du vibreur
Etape 7 : démonter les différents connecteurs de l’iphone 4
Dans cette étape la délicatesse est de mise parce que certains de ces connecteurs sont très fragiles, il s’agit notamment de la nappe n°3 à conté de la droite vers la gauche et de la 4ème que l’on doit déconnecter en dernier lieu du fait qu’elle loge en partie sous la cinquième nappe.
Images 18 et 19 : démontage des connecteurs iphone 4
Etape 8 : démonter le bloque de connecteur, deux vis sont à enlever, une dans chaque extrémité de l’iphone 4 comme le montre l’image suivante :

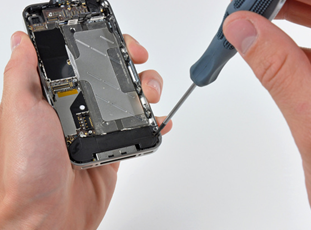

Images 20 et 21 : démontage du bloque de connecteurs
Etape 9 : démonter la carte mère de l’iphone 4 :
Une fois que l’on débranche tous les connecteurs, la carte mère de l’iphone 4 dévient libre pour être démonté, deux vis la retienne : une cachée sous la longuette de la batterie et une autre en haut à droite en plus de la rack sim (support de la carte sim).

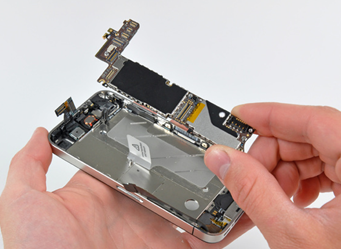

Image 23 : démontage de la carte mère iphone 4
Images 24 et 25 : carte mère iphone 4 vue de haut et vue de bas
Etape 10 : démontage de l’écran iphone 4
Après avoir dégager la carte mère on passe à l’étape de libération de l’écran de l’iphone 4. Il est retenu par un ensemble de vis latéraux dont 4 son dans les quatre coins de la carcasse de l’appareil et trois vis dans chaque coté.
Image 25 et 26 : vis latérales qui retiennent l’écran de l’iphone 4
Etape 11 : démontage de l’écran iphone 4 :
Une fois libéré des vis latéraux, l’écran iphone 4 est prêt à être enlevé, il suffit juste de le décoller un peut par un outil adéquat pour éviter qu’il ne se brise s’il est encore en état de marche, sinon la précaution à prendre serait de faire attention aux éclats de verre qui peuvent s’en dégager.

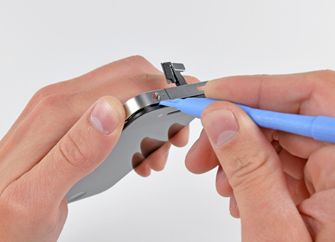

Image 28 et 29 : démontage de la vitre avant (écran) de l’iphone 4
Image 30 et 31 : iphone 4 après démontage de la vitre avant et vue intérieure de l’écran iphone 4
Et voilà, votre iphone 4 est présent démonté et toutes ses pièces essentielles : vitre arrière, batterie, plaquettes métalliques, bloque connecteur de charge, carte mère et écran sont maintenant désolidarisées les unes des autres et peuvent être changées. Généralement ce démontage a pour objectif de parvenir à changer l’écran iphone 4 qui est la pièce la plus délicate et qui se brise facilement.
